Air Handling Units

Đơn vị xử lý không khí (AHU)

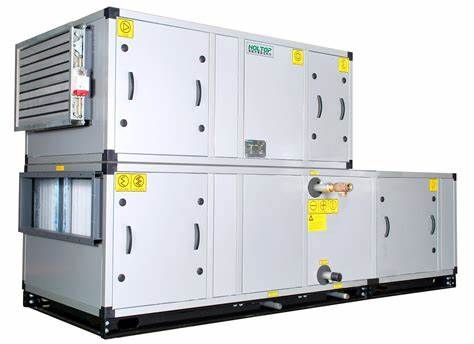

Đơn vị xử lý không khí (AHU) là một thiết bị quan trọng trong các hệ thống HVAC lớn, được sử dụng để điều hòa và lưu thông không khí như một phần của hệ thống sưởi, thông gió và điều hòa không khí (HVAC). AHU thường kết nối với hệ thống ống gió để phân phối không khí đã được điều hòa đến các không gian khác nhau trong một tòa nhà, sau đó hút không khí trở lại AHU.

Tính năng và Ứng dụng

AHU được thiết kế để thực hiện một số chức năng quan trọng:

• Lọc không khí: AHU trang bị các bộ lọc khác nhau (từ thô đến HEPA) để loại bỏ bụi, phấn hoa, vi khuẩn và các hạt khác khỏi không khí, cải thiện chất lượng không khí trong nhà.
• Điều hòa nhiệt độ: AHU có thể làm nóng hoặc làm mát không khí đến nhiệt độ mong muốn bằng cách sử dụng các bộ trao đổi nhiệt (cuộn dây sưởi hoặc cuộn dây làm mát) kết nối với hệ thống nước nóng hoặc nước lạnh trung tâm.
• Kiểm soát độ ẩm: Một số AHU có khả năng kiểm soát độ ẩm bằng cách thêm hơi nước (làm ẩm) hoặc loại bỏ hơi nước (khử ẩm) khỏi không khí để duy trì mức độ ẩm tối ưu.
• Thông gió: AHU hút không khí tươi từ bên ngoài và trộn nó với không khí hồi lưu từ bên trong tòa nhà, sau đó phân phối hỗn hợp không khí này. Điều này giúp loại bỏ các chất ô nhiễm và cung cấp không khí sạch, trong lành.
• Tuần hoàn không khí: AHU đảm bảo không khí được lưu thông liên tục trong tòa nhà, duy trì sự thoải mái và chất lượng không khí đồng đều.

AHU được ứng dụng rộng rãi trong nhiều loại công trình khác nhau:

• Tòa nhà thương mại và văn phòng: Đảm bảo môi trường làm việc thoải mái và chất lượng không khí tốt.
• Trung tâm mua sắm và siêu thị: Duy trì nhiệt độ và độ ẩm dễ chịu cho khách hàng.
• Bệnh viện và phòng thí nghiệm: Yêu cầu kiểm soát nghiêm ngặt về chất lượng không khí, nhiệt độ và độ ẩm để đảm bảo vệ sinh và an toàn.
• Nhà máy sản xuất và khu công nghiệp: Cung cấp không khí sạch và kiểm soát nhiệt độ cho các quy trình sản xuất và môi trường làm việc.
• Khách sạn và khu nghỉ dưỡng: Mang lại sự thoải mái cho khách hàng.
• Rạp chiếu phim và nhà hát: Cung cấp không khí trong lành và thoải mái cho khán giả.

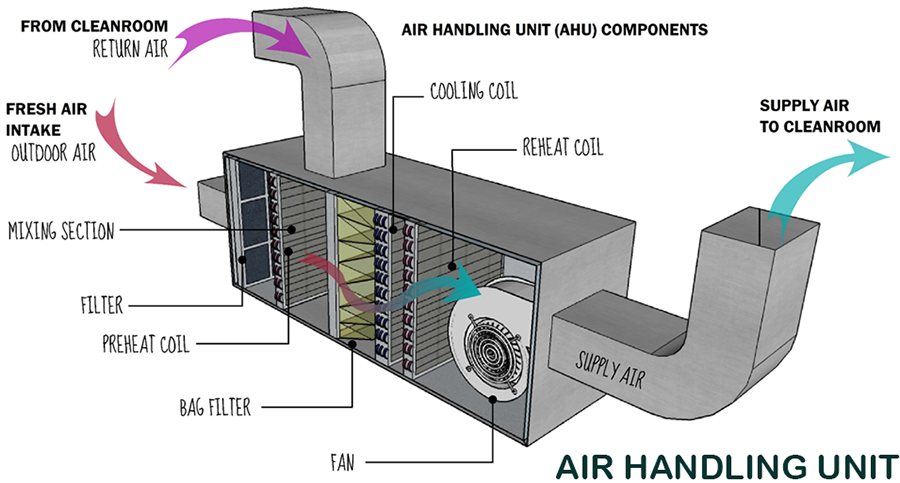

Cấu trúc cơ bản của AHU

Một AHU điển hình bao gồm các thành phần chính sau:

• Vỏ bọc (Casing): Khung bên ngoài của AHU, thường được làm bằng tấm thép mạ kẽm cách nhiệt, chứa tất cả các bộ phận bên trong.
• Quạt (Fan): Đóng vai trò quan trọng trong việc lưu thông không khí. Có thể là quạt ly tâm hoặc quạt hướng trục, tùy thuộc vào yêu cầu về lưu lượng gió và áp suất.
• Bộ lọc (Filter section): Chứa các bộ lọc không khí với các cấp độ hiệu quả khác nhau (ví dụ: G4, F7, H13) để loại bỏ các hạt bụi và chất gây ô nhiễm.
• Cuộn dây làm mát (Cooling coil): Chứa nước lạnh hoặc chất làm lạnh để làm mát không khí.
• Cuộn dây sưởi (Heating coil): Chứa nước nóng hoặc hơi nước để làm nóng không khí.
• Bộ phận giảm âm (Attenuator/Silencer): Giảm tiếng ồn do quạt và luồng không khí tạo ra.
• Bộ phận hồi nhiệt (Heat recovery unit - tùy chọn): Trao đổi nhiệt giữa không khí thải và không khí tươi để tiết kiệm năng lượng.
• Khay hứng nước ngưng (Condensate drain pan): Thu gom nước ngưng từ cuộn dây làm mát.
• Cửa kiểm tra (Access doors): Để bảo trì và sửa chữa các bộ phận bên trong.
• Bộ giảm chấn (Dampers): Điều khiển lưu lượng không khí và tỷ lệ không khí tươi/hồi lưu.

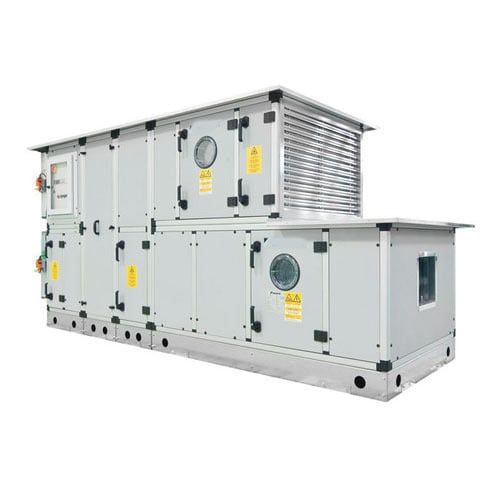

Khung vỏ và cấu trúc AHU

Khung vỏ AHU là bộ phận quan trọng, quyết định độ bền, khả năng cách nhiệt và cách âm của thiết bị.

• Vật liệu: Thường được làm từ tấm thép mạ kẽm (galvanized steel) hoặc tấm thép không gỉ (stainless steel), có khả năng chống ăn mòn và độ bền cao. Bề mặt bên trong có thể được sơn tĩnh điện để tăng tính thẩm mỹ và chống gỉ sét.
• Cấu trúc:
  • Panel kép (Double-skin panel): Gồm hai lớp vỏ kim loại kẹp giữa một lớp vật liệu cách nhiệt.
  • Vật liệu cách nhiệt: Thường là Polyurethane (PU foam), Rockwool hoặc Glasswool, với độ dày từ 25mm đến 100mm tùy theo yêu cầu về cách nhiệt và cách âm.
  • Khung: Được làm từ các profile nhôm định hình (aluminum profiles) hoặc thép chắc chắn, kết nối với nhau bằng các khớp nối chuyên dụng, tạo nên một kết cấu vững chắc cho toàn bộ AHU.
  • Độ kín khít: Các mối nối và cửa kiểm tra được trang bị gioăng cao su (rubber gaskets) để đảm bảo độ kín khít, ngăn chặn rò rỉ không khí và giảm thất thoát năng lượng.

Ưu điểm của cấu trúc khung vỏ AHU tốt:

• Cách nhiệt hiệu quả: Giảm thiểu sự trao đổi nhiệt giữa bên trong và bên ngoài AHU, tiết kiệm năng lượng cho việc làm nóng/làm mát.
• Cách âm tốt: Giảm tiếng ồn phát ra từ quạt và các bộ phận bên trong, tạo môi trường yên tĩnh hơn.
• Độ bền cao: Chống chịu được các tác động từ môi trường và đảm bảo tuổi thọ lâu dài cho thiết bị.
• Dễ dàng bảo trì: Các cửa kiểm tra và cấu trúc module giúp việc tiếp cận và bảo trì các bộ phận bên trong trở nên thuận tiện.

Các cấp lọc không khí trong AHU

Hệ thống lọc thường bao gồm nhiều cấp độ để tối ưu hiệu quả và tuổi thọ:

1. Lọc thô (Pre-filters):

   • Phân loại: ISO Coarse (G1, G2, G3, G4) hoặc MERV 1-4.
   • Chức năng: Bắt giữ các hạt bụi lớn, côn trùng, phấn hoa.
   • Vật liệu: Sợi tổng hợp, sợi thủy tinh.
   • Vị trí: Thường là cấp lọc đầu tiên, bảo vệ các cấp lọc sau và các thiết bị khác trong AHU khỏi bị tắc nghẽn.
   • Ưu điểm: Giá thành thấp, dễ thay thế, tăng tuổi thọ cho các bộ lọc tinh.

2. Lọc trung gian/Lọc tinh (Fine filters/Medium filters):

   • Phân loại: ISO ePM10 (F5, F6), ISO ePM2.5 (F7, F8, F9) hoặc MERV 5-16.
   • Chức năng: Bắt giữ các hạt bụi mịn hơn, bào tử nấm, vi khuẩn nhỏ.
   • Vật liệu: Sợi tổng hợp, sợi thủy tinh dạng túi hoặc panel gấp nếp (pleated panel).
   • Vị trí: Sau lọc thô, trước cuộn dây làm mát/sưởi.
   • Ưu điểm: Cải thiện đáng kể chất lượng không khí, bảo vệ cuộn dây và các thiết bị khác khỏi bụi bẩn tích tụ.

3. Lọc hiệu suất cao (HEPA/ULPA filters - High Efficiency Particulate Air/Ultra-Low Penetration Air):

   • Phân loại: H10 đến H14 (HEPA), U15 đến U17 (ULPA) hoặc MERV 17-20.
   • Chức năng: Lọc các hạt siêu mịn, vi khuẩn, virus, bào tử nấm mốc với hiệu suất cực cao (HEPA: >99.97% đối với hạt 0.3 micron; ULPA: >99.999% đối với hạt 0.12 micron).
   • Vật liệu: Sợi thủy tinh siêu mịn.
   • Vị trí: Cấp lọc cuối cùng, thường được sử dụng trong các ứng dụng phòng sạch, bệnh viện, phòng thí nghiệm, hoặc các khu vực yêu cầu không khí vô trùng.
   • Ưu điểm: Đảm bảo chất lượng không khí cao nhất, đáp ứng các tiêu chuẩn nghiêm ngặt về vệ sinh và an
