Hệ thống thông gió

HỆ THỐNG THÔNG GIÓ

Hệ thống thông gió là tập hợp các thiết bị và giải pháp được thiết kế để kiểm soát sự di chuyển của không khí vào và ra khỏi một không gian. Mục tiêu chính là duy trì chất lượng không khí trong nhà (IAQ - Indoor Air Quality) ở mức độ mong muốn, kiểm soát nhiệt độ, độ ẩm và loại bỏ các chất gây ô nhiễm.

1. Đặc điểm và Tầm quan trọng

• Kiểm soát chất lượng không khí: Loại bỏ các chất ô nhiễm như bụi bẩn, phấn hoa, khói, mùi hôi, hợp chất hữu cơ bay hơi (VOCs), CO2, v.v., và thay thế bằng không khí tươi.

• Kiểm soát nhiệt độ và độ ẩm: Giúp phân phối không khí đã được điều hòa nhiệt độ và độ ẩm đến khắp không gian, hoặc chỉ đơn thuần là đẩy không khí nóng/ẩm ra ngoài.

• Kiểm soát áp suất không khí: Duy trì áp suất dương hoặc âm trong các không gian đặc biệt (phòng sạch, phòng cách ly).

• Phòng cháy chữa cháy: Hệ thống thông gió có thể được tích hợp để hút khói khi có cháy, đảm bảo an toàn cho người bên trong.

• Tiết kiệm năng lượng: Các hệ thống thông gió hiện đại có thể tích hợp chức năng thu hồi nhiệt (Heat Recovery Ventilation - HRV) hoặc thu hồi năng lượng (Energy Recovery Ventilation - ERV) để giảm tải cho hệ thống điều hòa không khí.

• Tạo sự thoải mái: Giảm cảm giác ngột ngạt, nóng bức, cải thiện năng suất làm việc và sức khỏe con người

2. Tính năng chính

• Cung cấp không khí tươi (Supply Air): Đưa không khí sạch từ bên ngoài vào không gian.

• Thải không khí ô nhiễm (Exhaust Air): Hút không khí cũ, ô nhiễm từ bên trong ra ngoài.

• Tuần hoàn không khí (Recirculation Air): Đưa một phần không khí hồi về để tái xử lý (lọc, làm lạnh/sưởi) và trộn với không khí tươi trước khi cấp lại.

• Lọc không khí: Loại bỏ các hạt bụi, vi khuẩn, chất gây dị ứng.

• Điều hòa nhiệt độ và độ ẩm: Thông qua các thiết bị như AHU, FCU, cuộn dây sưởi/lạnh.

• Điều khiển và giám sát: Hệ thống điều khiển tự động giúp vận hành hiệu quả và tiết kiệm năng lượng.

3. Ứng dụng

Hệ thống thông gió được ứng dụng rộng rãi trong hầu hết các loại công trình, từ dân dụng đến công nghiệp:

• Tòa nhà dân dụng: Nhà ở, chung cư, biệt thự (thông gió tự nhiên, quạt thông gió nhà vệ sinh/bếp).

• Tòa nhà thương mại: Văn phòng, trung tâm mua sắm, khách sạn, nhà hàng, rạp chiếu phim, trung tâm hội nghị.

• Công trình công cộng: Bệnh viện, trường học, thư viện, nhà ga, sân bay, bảo tàng, phòng gym.

• Khu công nghiệp: Nhà máy sản xuất, nhà kho, xưởng (thông gió hút bụi, hút nhiệt, hút hơi hóa chất).

• Khu vực đặc biệt: Phòng sạch, phòng thí nghiệm, phòng mổ, hầm gửi xe, bếp công nghiệp, khu vực hút khói.

4. Cấu trúc và các thành phần chính của Hệ thống thông gió

Một hệ thống thông gió có thể rất đơn giản hoặc cực kỳ phức tạp tùy thuộc vào quy mô và yêu cầu. Các thành phần cơ bản bao gồm:

• Quạt (Fans): Động lực chính để di chuyển không khí. Có nhiều loại:

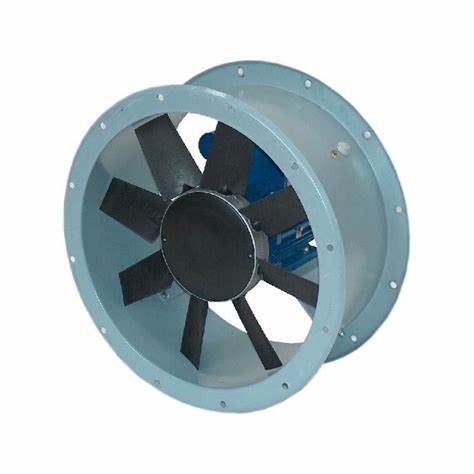

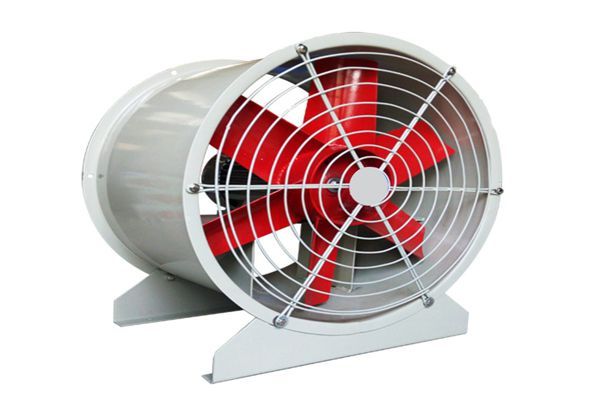

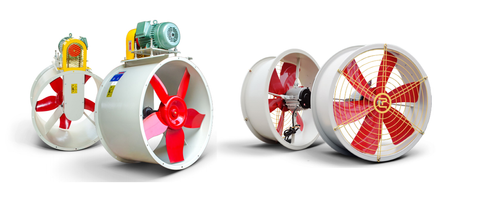

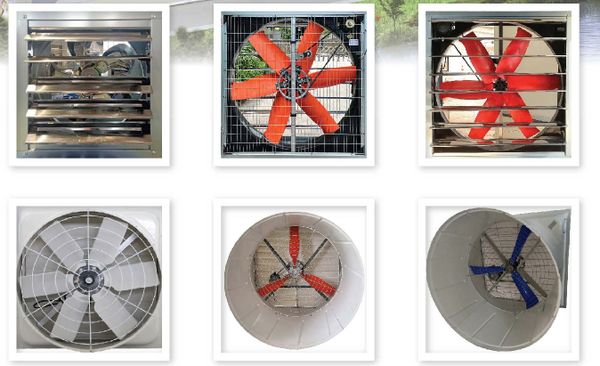

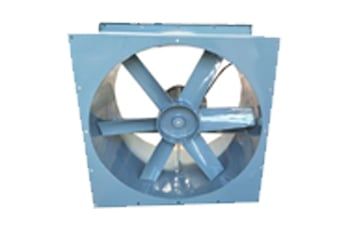

  • Quạt hướng trục (Axial Fans): Đẩy không khí theo trục quay, lưu lượng lớn, áp suất thấp (ví dụ: quạt thông gió gắn tường, quạt làm mát).

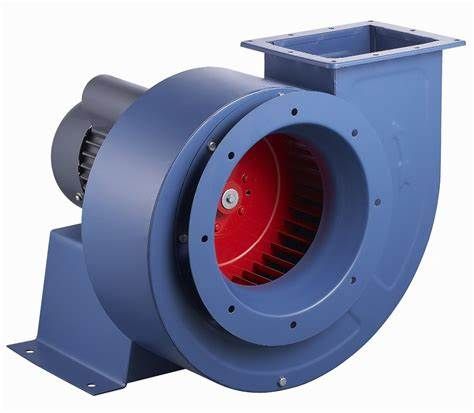

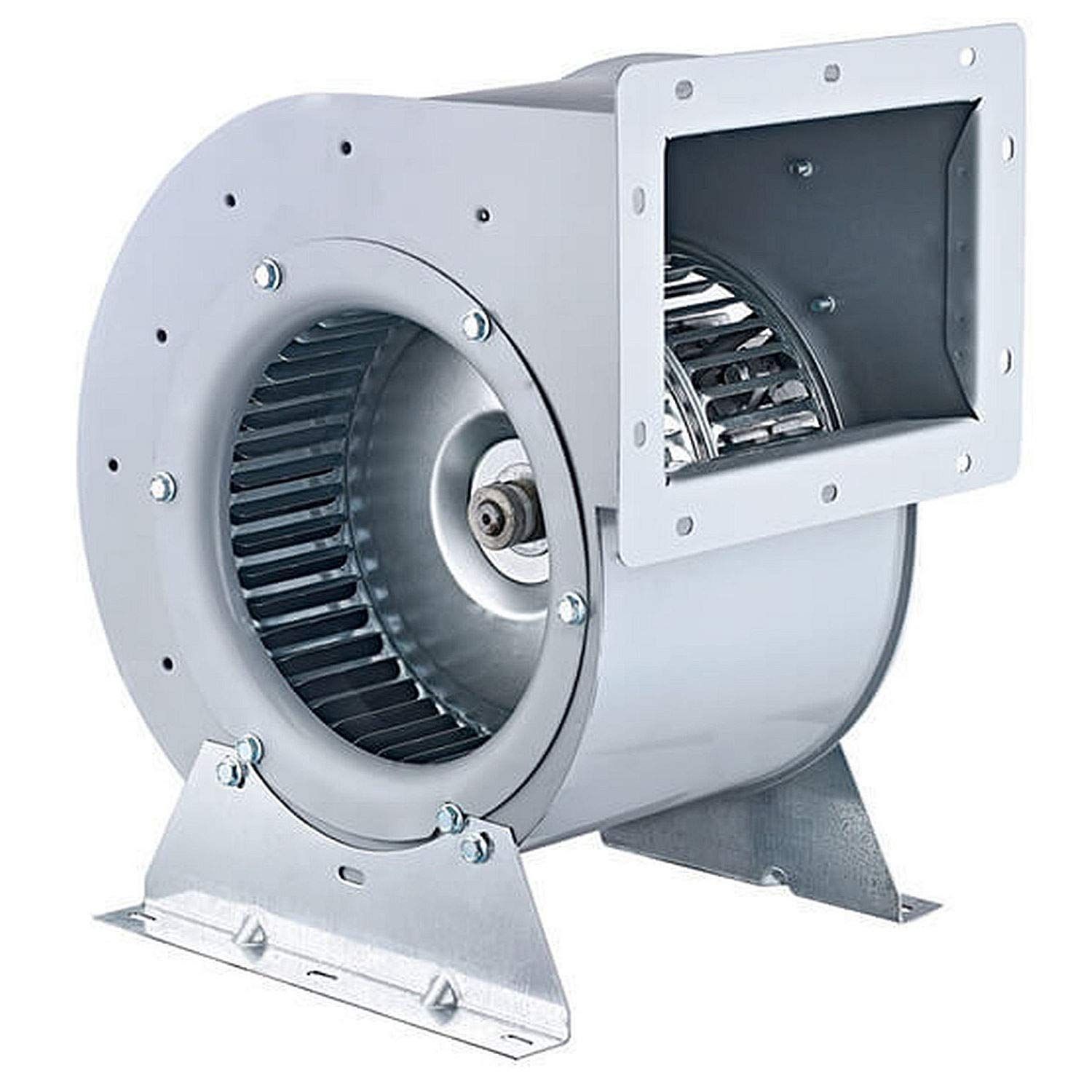

  • Quạt ly tâm (Centrifugal Fans): Đẩy không khí vuông góc với trục quay, lưu lượng và áp suất cao hơn, thích hợp cho hệ thống ống gió phức tạp (ví dụ: quạt trong AHU, quạt hút mái).

• Hệ thống ống gió (Ductwork): Mạng lưới các ống dẫn không khí đi khắp tòa nhà. Thường làm từ tôn mạ kẽm, nhôm, hoặc vải chuyên dụng.

  • Ống gió cấp (Supply Duct): Dẫn không khí tươi/đã xử lý vào không gian.

  • Ống gió hồi (Return Duct): Dẫn không khí cũ từ không gian về lại AHU hoặc thải ra ngoài.

  • Ống gió thải (Exhaust Duct): Dẫn không khí ô nhiễm trực tiếp ra ngoài.

• Miệng gió (Diffusers/Grilles/Registers): Các cửa phân phối hoặc hút không khí vào/ra khỏi không gian. Có nhiều kiểu dáng để điều chỉnh luồng khí và tính thẩm mỹ.

• Bộ lọc không khí (Air Filters): Loại bỏ bụi bẩn, phấn hoa, vi khuẩn khỏi không khí. Có nhiều cấp độ lọc (từ lọc thô đến HEPA).

• Cửa gió/Cửa chớp (Dampers/Louvers): Điều khiển lưu lượng không khí hoặc đóng/mở đường ống gió.

• Hệ thống điều khiển: Các cảm biến nhiệt độ, độ ẩm, CO2, áp suất; bộ điều khiển (controller); hệ thống quản lý tòa nhà (BMS) để tự động hóa và tối ưu hoạt động.

5. Các loại Hệ thống thông gió chính

Hệ thống thông gió có thể được phân loại theo nhiều cách:

5.1. Theo nguyên lý hoạt động:

• Thông gió tự nhiên:

  • Đặc điểm: Sử dụng sự chênh lệch nhiệt độ, áp suất hoặc tác động của gió để di chuyển không khí. Không dùng quạt.

  • Cấu trúc: Cửa sổ, cửa đi, lỗ thông gió, ống khói mặt trời, atrium.

  • Ưu điểm: Tiết kiệm năng lượng tối đa, thân thiện môi trường, chi phí đầu tư thấp.

  • Nhược điểm: Khó kiểm soát, phụ thuộc vào điều kiện thời tiết bên ngoài, không hiệu quả trong môi trường ô nhiễm hoặc thời tiết khắc nghiệt.

  • Ứng dụng: Nhà ở dân dụng, các công trình được thiết kế kiến trúc thông gió tốt.

• Thông gió cơ khí/cưỡng bức:

  • Đặc điểm: Sử dụng quạt để chủ động đẩy hoặc hút không khí.

  • Cấu trúc: Quạt, ống gió, miệng gió, bộ lọc, hệ thống điều khiển.

  • Ưu điểm: Có thể kiểm soát lưu lượng, hướng và chất lượng không khí, hoạt động độc lập với thời tiết.

  • Nhược điểm: Tiêu tốn năng lượng, chi phí đầu tư và bảo trì cao hơn.

  • Ứng dụng: Phổ biến trong hầu hết các công trình hiện đại.

5.2. Theo chức năng và cấu hình:

• Hệ thống thông gió hút thải :

  • Đặc điểm: Chỉ tập trung vào việc hút không khí ô nhiễm, nóng, ẩm từ bên trong ra ngoài. Không có quạt cấp khí tươi chủ động.

  • Ví dụ: Quạt hút mùi nhà bếp, quạt thông gió nhà vệ sinh, quạt hút khí thải công nghiệp.

  • Ưu điểm: Đơn giản, chi phí thấp.

  • Nhược điểm: Tạo áp suất âm trong không gian (nếu không có khe hở cho khí tươi vào), không kiểm soát được chất lượng khí tươi vào.

• Hệ thống thông gió cấp khí tươi :

  • Đặc điểm: Chỉ tập trung vào việc cấp không khí tươi đã được lọc vào không gian, tạo áp suất dương.

  • Ví dụ: Quạt cấp khí tươi cho phòng có nhiều người, phòng cần áp suất dương (phòng sạch).

  • Ưu điểm: Đảm bảo không khí tươi, tạo áp suất dương ngăn bụi/ô nhiễm bên ngoài xâm nhập.

  • Nhược điểm: Không chủ động loại bỏ khí thải, có thể gây lãng phí năng lượng nếu khí thải nóng/lạnh.

• Hệ thống thông gió kết hợp :

  • Đặc điểm: Kết hợp cả quạt cấp và quạt hút, cân bằng lưu lượng khí cấp và khí thải.

  • Ví dụ: Hệ thống thông gió tổng thể cho tòa nhà, thường sử dụng AHU (Air Handling Unit) hoặc PAU (Primary Air Unit).

  • Ưu điểm: Kiểm soát tốt nhất chất lượng và lưu lượng không khí, có thể tích hợp xử lý nhiệt độ/độ ẩm.

  • Nhược điểm: Phức tạp và tốn kém hơn.

• Hệ thống thông gió thu hồi nhiệt/năng lượng :

  • Đặc điểm: Một loại hệ thống thông gió cân bằng có thêm bộ trao đổi nhiệt để thu hồi nhiệt (HRV) hoặc cả nhiệt và độ ẩm (ERV) từ không khí thải và truyền cho không khí tươi trước khi cấp vào nhà.

  • Ưu điểm: Tiết kiệm năng lượng đáng kể cho hệ thống sưởi/điều hòa, đặc biệt ở vùng khí hậu có sự chênh lệch nhiệt độ lớn giữa trong và ngoài nhà.

  • Nhược điểm: Chi phí đầu tư cao hơn, phức tạp hơn.

• Hệ thống thông gió cục bộ/điểm :

  • Đặc điểm: Hút khí thải hoặc cấp khí tươi trực tiếp tại một khu vực cụ thể có nguồn ô nhiễm cao.

  • Ví dụ: Hút mùi bếp, hút khói hàn, hút bụi tại máy gia công.

  • Ưu điểm: Hiệu quả cao trong việc loại bỏ ô nhiễm tại nguồn.

Vai trò của AHU trong Hệ thống thông gió:

• Trong hệ thống thông gió: AHU đóng vai trò là "trái tim" của hệ thống thông gió cơ khí kết hợp (balanced ventilation system) và hệ thống điều hòa không khí trung tâm.

• Chức năng của AHU trong thông gió:

  • Hút không khí hồi và không khí tươi: Trộn hai luồng không khí này.

  • Lọc không khí: Qua nhiều cấp lọc.

  • Điều hòa không khí: Làm nóng/lạnh, kiểm soát độ ẩm (tùy cấu hình).

  • Phân phối không khí: Dùng quạt đẩy không khí đã xử lý qua hệ thống ống gió đến các không gian cần thông gió/điều hòa.

  • Có thể tích hợp hồi nhiệt/năng lượng: AHU thường là nơi đặt các bộ trao đổi nhiệt HRV/ERV.
